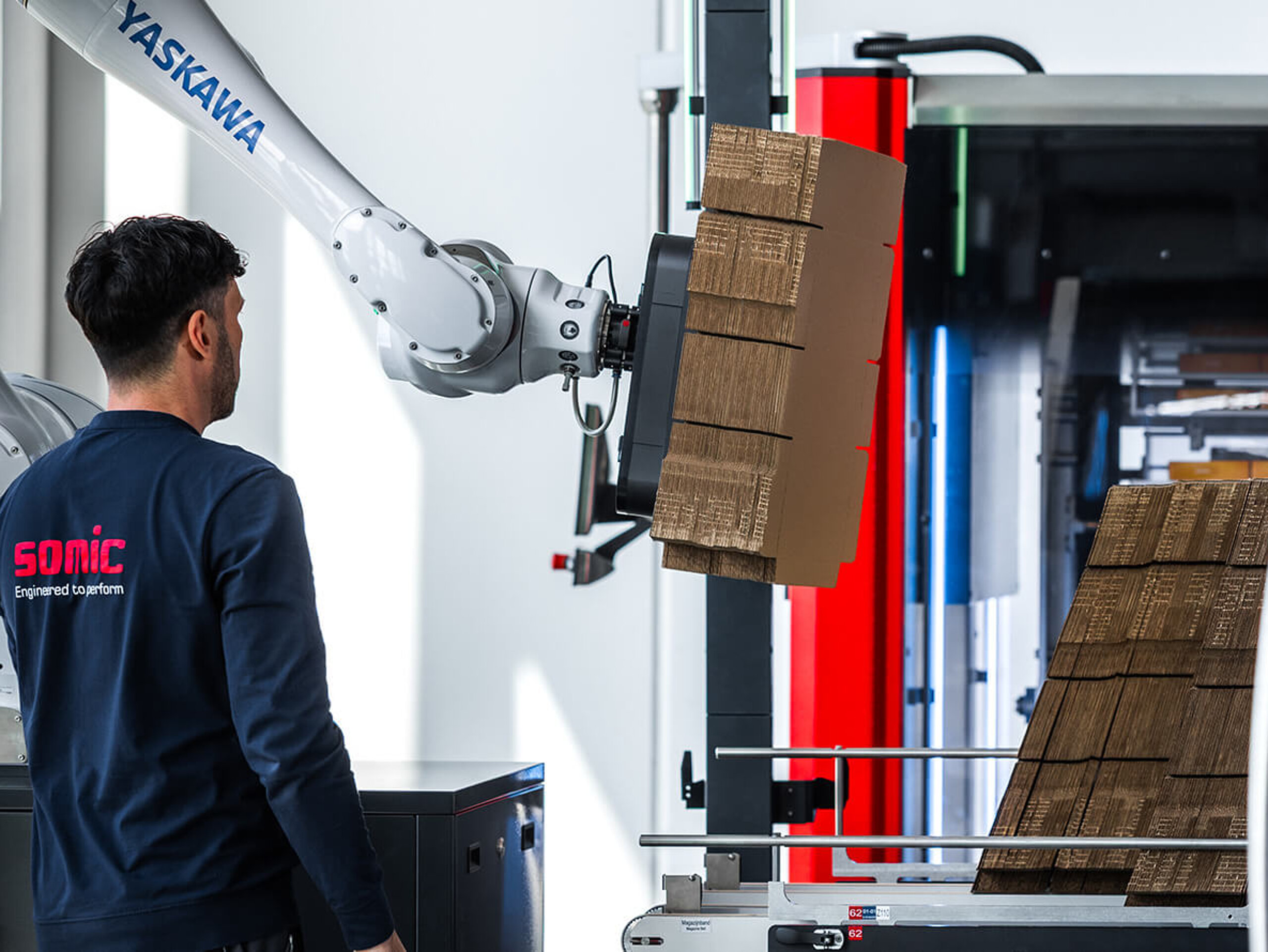

Autonom, präzise und sicher: Der SOMIC CoboLoad übernimmt die automatische Beladung Ihres Kartonmagazins
Das manuelle Beladen des Kartonmagazins einer Kartoniermaschine ist häufig mit körperlicher Belastung, Unterbrechungen und Prozessschwankungen verbunden. Stillstände beim Nachfüllen von Kartonzuschnitten kosten wertvolle Produktionszeit – und binden Personal für monotone, ergonomisch belastende Aufgaben.
Der SOMIC CoboLoad automatisiert genau diesen Arbeitsschritt. Er sorgt für eine kontinuierliche Versorgung der Maschine über eine ganze Palette hinweg – ohne dass dabei ein Mensch eingreifen muss. Das System kombiniert moderne Cobot-Robotik mit intelligenter Sensorik und schafft so einen zuverlässigen, ergonomischen und effizienten Materialfluss in Ihrer Verpackungslinie.
Das leistet der SOMIC CoboLoad für Ihre Produktion
Die Automatisierung der Magazinbeladung mit dem SOMIC CoboLoad wirkt sich unmittelbar auf die Leistungsfähigkeit Ihrer gesamten Verpackungslinie aus:
Ihre Vorteile mit dem SOMIC CoboLoad
- Höhere Linienverfügbarkeit – Zuverlässiger Dauerbetrieb ohne Unterbrechungen durch manuelles Nachfüllen. Die Produktionslinie läuft maximal stabil und kontinuierlich.
- Gleichmäßige Materialzuführung – Exaktes Einlegen der Kartonzuschnitte sorgt für einen konstanten, gleichmäßigen Materialfluss ohne Prozessschwankungen.
- Verbesserte Ergonomie – Reduziert körperliche Belastungen der Arbeitskräfte durch manuelles Heben und wiederholte Bewegungen. Minimiert arbeitsbedingte Verletzungsrisiken.
- Geringerer Personalaufwand – Bedienpersonal kann sich auf überwachende und andere wertschöpfende Aufgaben konzentrieren – besonders vorteilhaft bei Nachtschichten.
- Reduzierte manuelle Eingriffe – Autonome Stapelerkennung und -aufnahme. Kontinuierliche Verarbeitung von Stapeln über die gesamte Palette ohne menschliches Eingreifen.
3D-Vision-Technologie: Intelligent und präzise
Das Herzstück des SOMIC CoboLoad ist die 3D-Vision-Technologie. Hochauflösende Kamerasysteme erfassen die Stapellage und -ausrichtung in Echtzeit und steuern den Greifvorgang sensorbasiert.
Funktionsumfang der 3D-Vision-Technologie:
- Automatische Erkennung von Stapellage und Ausrichtung durch Kamerasysteme
- Kompensation von Stapelneigungen oder Versatz
- Sensorbasierte Greifkontrolle für eine präzise und sichere Ablage im Magazin
- Identifizierung der Stapelenden und kontrollierte Übergabe ins Magazin
- Optionale Erkennung von Kartonbedruckung zur Qualitätssicherung
Die Kombination aus intelligenter Bildverarbeitung und sensorgestützter Greiftechnik ermöglicht eine sichere Handhabung auch bei unterschiedlich ausgerichteten Stapeln – und schafft die Grundlage für stabile, effiziente und zukunftssichere Verpackungslinien.
So funktioniert der SOMIC CoboLoad
Schritt 1: Erkennen
Das 3D-Vision-Kamerasystem erfasst die Position, Ausrichtung und Neigung der Kartonzuschnitt-Stapel auf der Palette – vollautomatisch und in Echtzeit.
Schritt 2: Greifen
Der Cobot greift den Stapel mit sensorbasierter Greifkontrolle präzise und sicher. Stapelneigungen oder Versatz werden automatisch kompensiert.
Schritt 3: Positionieren
Die Kartonzuschnitte werden exakt im Magazin positioniert. Das System erkennt auch Bedruckungen und kann bei Bedarf eine Orientierungsänderung vornehmen. Optional entfernt das System Zwischenlagen automatisch und nutzt eine Wendeeinrichtung, falls eine Orientierungsänderung der Kartonzuschnitte von Palette zu Magazin notwendig ist.
Kartonverpackungsmaschinen vom Spezialisten
SOMIC bündelt über 50 Jahre Kompetenz und Expertise in der Kartonverpackung. Von der Entwicklung über die eigene Fertigung hochwertigster Präzisionsteile bis zu ausführlichen Tests der fertigen Maschine mit Ihren Originalprodukten: SOMIC bietet maximale Zuverlässigkeit in jeder Projektphase.
Flexible Integration in Ihre Verpackungslinie
Sie haben Fragen zum SOMIC CoboLoad?
Mit einer zertifizierten Sicherheitssteuerung (FSU), einer PL-d-Zertifizierung und der komplett innenliegend ausgeführten Kabelführung bietet das System ein Höchstmaß an Sicherheit für Bediener und direktes Umfeld.
- Zertifizierte Sicherheitssteuerung (FSU) nach aktuellen Normen
- PL-d-Zertifizierung für höchste funktionale Sicherheit
- Komplett innenliegende Kabelführung – kein Stolper- oder Einklemmrisiko
- Personensicherheit durch Collaborations-Modus
- Optionale Stop- und Wieder-Freigabe-Sensorik für zusätzlichen Schutz
Der SOMIC CoboLoad lässt sich flexibel in unterschiedliche Produktionslayouts integrieren. Der Roboter kann jede Art von Kartonzuschnitten verarbeiten – die intelligente Steuerung ermöglicht eine schnelle Anpassung an unterschiedliche Liniengeschwindigkeiten und Produktionsanforderungen.
- Verarbeitung aller gängigen Kartonzuschnittarten: Wraparound, Tray, Deckel
- Schnelle Anpassung an unterschiedliche Liniengeschwindigkeiten
- Flexible Einbindung in verschiedene Produktionslayouts
- Kompatibel mit allen SOMIC Verpackungsmaschinen und Linien anderer Hersteller
Der CoboLoad entlastet Ihr Personal von körperlich belastenden, monotonen Tätigkeiten und unterstützt eine sichere, ergonomische Arbeitsumgebung.
- Reduziert körperliche Belastungen durch manuelles Heben und wiederholte Bewegungen
- Minimiert arbeitsbedingte Verletzungsrisiken
- Unterstützt eine sichere und ergonomische Arbeitsumgebung
- Bedienpersonal kann sich auf überwachende und wertschöpfende Aufgaben konzentrieren
FAQ
Häufig gestellte Fragen zum SOMIC CoboLoad
Der SOMIC CoboLoad ist eine intelligente Robotik-Lösung für die automatische Beladung von Kartonmagazinen in Verpackungslinien. Er kombiniert die Cobot-Technologie mit 3D-Vision-Sensorik, um Kartonzuschnitte autonom von der Palette ins Magazin zu transportieren – ohne manuelle Eingriffe.
Der CoboLoad verarbeitet alle gängigen Kartonzuschnitt-Arten: Wraparound, Tray und Deckel. Das maximale Kartonformat beträgt 900 × 800 mm bei einem maximalen Stapelgewicht von 15 kg pro Beladevorgang.
Kamerasysteme erkennen automatisch die Stapellage und Ausrichtung der Kartonzuschnitte auf der Palette. Das System kompensiert Stapelneigungen oder Versatz und steuert den Greifvorgang sensorbasiert für eine präzise und sichere Ablage im Magazin.
Ja. Der CoboLoad verfügt über eine zertifizierte Sicherheitssteuerung (FSU) mit PL-d-Zertifizierung und komplett innenliegender Kabelführung. Optional ist eine Stop- und Wieder-Freigabe-Sensorik für die Personensicherheit verfügbar.
Ja. Der SOMIC CoboLoad ist für die flexible Integration in unterschiedliche Produktionslayouts konzipiert. Die intelligente Steuerung passt sich automatisch an verschiedene Liniengeschwindigkeiten und Produktionsanforderungen an.
Die Zykluszeit für einen kompletten Beladevorgang beträgt ca. 2 Minuten. Der CoboLoad arbeitet kontinuierlich und autonom über eine ganze Palette hinweg, ohne dass manuelles Eingreifen erforderlich ist.
Sprechen Sie mit uns über den SOMIC CoboLoad
Wir beraten Sie gerne über die Einsatzmöglichkeiten des SOMIC CoboLoad für einen optimalen Verpackungsprozess, der exakt auf Ihre Rahmenbedingungen abgestimmt ist. Ob Greenfield-Projekt oder Integration in eine bestehende Linie – gemeinsam finden wir die passende Lösung.
